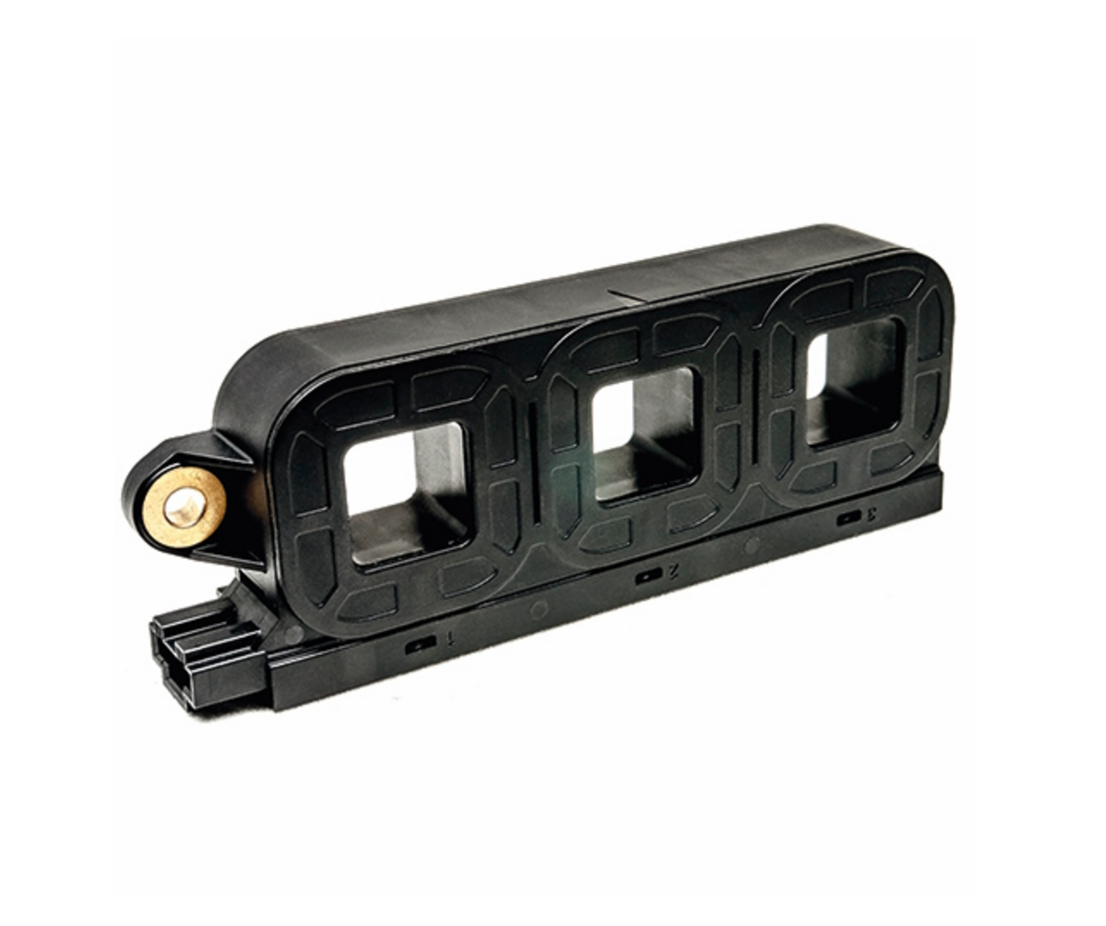

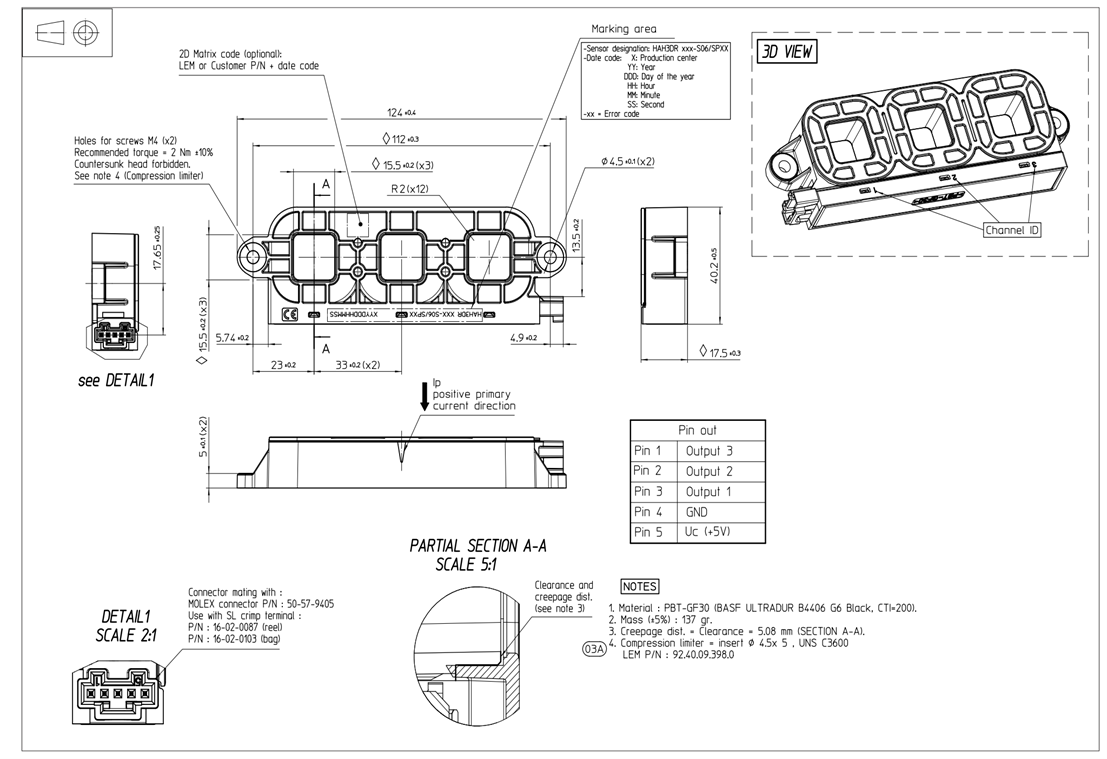

HAH3DR 800-S06 汽车电流传感器技术解析

1. 一句话描述

HAH3DR 800-S06 是一款适用于新能源汽车及工业领域的高精度、高可靠性三相开环霍尔电流传感器，支持直流、交流及脉冲电流测量，量程覆盖±200A至±900A，专为高压大电流检测场景设计。

2. 核心特征

• 开环霍尔效应技术：无需二次线圈，结构简单，成本低，抗干扰能力强。
• 宽量程覆盖：单封装支持±200A至±900A电流检测，适应多种功率需求。
• 低电压供电：仅+5V DC单电源供电，兼容车载低压系统。
• 高隔离性能：电气隔离初级（高压）与次级（电子）电路，保障系统安全。
• 非密封设计：适用于非极端潮湿环境，便于安装与维护。
• 紧凑封装：塑料外壳（PBT-GF30材质），重量仅137g±5%，便于集成。

3. 核心技术指标

4. 芯片背后的故事：霍尔效应的工业应用革新

HAH3DR系列基于霍尔效应原理，其核心在于利用磁场与电流的相互作用实现非接触式测量。当被测电流（IP）通过导体时，产生磁场（B∝IP），霍尔元件将磁场转换为电压信号（UH∝B），经放大后输出与电流成正比的电压。相比传统闭环传感器，开环设计省去了补偿线圈，降低了功耗与体积，但需依赖外部电路校准以提高精度。

5. 设计理念：平衡性能与成本

• 模块化三相集成：单封装支持三相电流检测，简化布线与系统设计。
• 抗干扰优化：内置RC滤波器（可选）、ESD保护（HBM 8kV）及电磁兼容（EMC）设计，适应汽车严苛电磁环境。
• 热管理考量：铜合金镀金端子与压缩限位器设计，降低接触电阻与热阻，确保高温稳定性（最高125℃）。
• 易用性优先：非防水连接器与标准化Molex接口，兼顾安装效率与可靠性。

6. 应用场景

• 新能源汽车：电动汽车（EV）/混合动力汽车（HEV）的电池管理系统（BMS）、电机驱动逆变器。
• 电源转换：DC/DC转换器、车载充电器（OBC）的电流监测。
• 工业驱动：变频器、伺服系统的实时电流反馈控制。
• 可再生能源：光伏逆变器、储能系统的电流检测。

7. 独一无二的优点

• 极致性价比：开环架构显著降低生产成本，同时保持±1%高线性度与±0.6%比率精度。
• 超低热漂移：热零点漂移仅±0.08 mV/℃，确保宽温域稳定性（-40℃至+125℃）。
• 高速响应：4μs延迟时间（100A/μs斜率），满足高频开关场景需求。
• 灵活配置：支持多量程选择（±200A至±900A），适配不同功率等级设备。

8. 工程师选型必知

• 关键参数匹配：
  • 量程选择：根据系统最大电流（IPN）确定型号（如HAH3DR 800-S06对应±800A）。
  • 带宽需求：高频应用需关注40kHz截止频率，避免信号失真。
  • 热设计：初级导体（母排）需满足温升限制（T<+150℃），建议预留散热空间。
• 安装注意事项：
  • 接线扭矩≤2 N·m，避免过紧损坏端子；推荐使用压缩限位器与垫片。
  • 避免强外部磁场干扰，必要时增加磁屏蔽措施。
• 认证与兼容性：符合GMW3172、ISO 16750等车规标准，支持ESD（HBM 8kV）及振动测试。

总结

HAH3DR 800-S06凭借其高精度、宽温域稳定性和紧凑设计，成为新能源汽车与工业自动化电流检测的理想选择。工程师需结合具体场景需求，权衡量程、带宽与热管理，以实现最优系统性能。
