M25P20-VMN6PB深度解析与应用指南
1. 一句话描述
M25P20-VMN6PB是美光（Micron）推出的2Mb容量、3V供电SPI串行闪存芯片，支持75MHz高速时钟，具备硬件写保护与深度休眠模式，适用于工业及汽车电子领域。
2. 特征
- 接口兼容性：SPI总线协议，支持CPOL=0/CPHA=0和CPOL=1/CPHA=1两种模式。
- 存储架构：256KB × 8组织，分4个扇区（每扇区512Kb），每页256字节。
- 能效设计：
- 工作电压2.3V–3.6V，深度休眠电流低至1μA（典型值）。
- 20年以上数据保存周期。
- 保护机制：
- 硬件写保护（W#引脚）锁定状态寄存器。
- 块保护位（BP0/BP1）定义软件保护区域大小。
- 封装：SO8N（150 mils）工业级封装，符合RoHS标准。

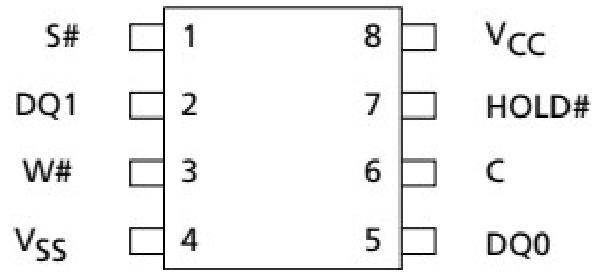

引脚分布说明
3. 核心技术指标
| 参数 | 值 |
|---|---|
| 容量 | 2Mb (256KB) |
| 最大时钟频率 | 75MHz (2.7V–3.6V) |
| 页编程时间 | 0.8ms (典型值，256字节) |
| 扇区擦除时间 | 0.6s (典型值) |
| 整片擦除时间 | 3s (典型值) |
| 擦写寿命 | 100,000次/扇区 |
| 工作温度 | -40℃至85℃ (工业级) |
4. 芯片背后的故事
M25P20诞生于嵌入式存储需求爆发期（2013年文档初版），其设计延续美光在SPI闪存的技术积累。独特之处在于：
- 双重签名：同时支持JEDEC标准签名（2012h）和客户定制唯一ID（UID），满足溯源与防伪需求。
- 车规级版本：文档明确区分工业级（Grade 6）与车规级（Grade 3），后者支持-40℃至125℃极端环境，反映其对高可靠性场景的重视。
5. 设计理念
- 低功耗优先：深度休眠模式（1μA）与待机模式分级功耗管理，适配电池供电设备。
- 抗干扰设计：
- 指令长度强制8位倍数校验，防止噪声误触发。
- 上电复位（POR）电路抑制电压不稳时的误操作。
- 兼容性保障：保留向后兼容的电子签名（11h），方便旧系统升级。
6. 应用场景
- 汽车电子：ECU参数存储（需选车规级型号）。
- 工业控制：PLC程序存储、传感器数据日志。
- IoT设备：低功耗传感器节点的固件存储。
- 消费电子：机顶盒、路由器配置存储。
7. 独一无二的优点
动态功耗切换：
- 深度休眠模式（Deep Power-Down）下，芯片仅响应唤醒指令，拒绝一切擦写操作。此设计不仅节能，更为系统提供“硬件锁”级防护，防止意外篡改关键数据。
8. 工程师选型必知
- 电压与频率限制：75MHz时钟仅支持2.7V–3.6V供电，低压（2.3V–2.7V）时上限40MHz。
- 保护配置逻辑：
- Bulk Erase要求所有块保护位（BP0/BP1）为0，否则被忽略。
- 硬件保护模式（HPM）需同时满足：状态寄存器SRWD=1 且 W#引脚拉低。
- 时序陷阱：
- PAGE PROGRAM命令必须精确在8位边界结束（S#上升沿），否则无效。
- 擦写操作中可通过轮询状态寄存器WIP位替代固定延时，优化系统响应。
注
所有图片与参数均来自Micron官方规格书（文档编号Rev.C-06/18），封装图（Figure 26）详见文档末尾机械尺寸部分。
